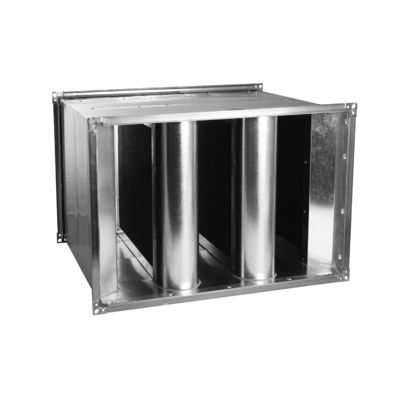

Baffle acustico in tessuto SLC / K-SLC / K-SRC / K-SPC

in acciaio galvanizzatoin lana mineraleda soffitto

I silenziatori acustici a condotto rettangolare SLC e SRC sono destinati all'attenuazione del suono negli impianti di ventilazione e condizionamento. Il più delle volte vengono montati tra il ventilatore e il condotto di alimentazione dell'aria o il condotto di scarico dell'aria e prima dei diffusori dell'aria Il silenziatore acustico è costituito dall'alloggiamento e dai deflettori interni. L'involucro è realizzato in lamiera d'acciaio zincato e presenta alle estremità cornici in profilati di lamiera. Il deflettore è arrotondato su un lato ed è costituito dal telaio in lamiera d'acciaio zincato e da un inserto fonoassorbente che assorbe l'energia acustica. L'inserto fonoassorbente costituisce una combinazione di pannelli in lana minerale non infiammabile. La sua superficie esterna è rivestita da uno speciale tessuto resistente all'abrasione che protegge la lana minerale. I pannelli in lana minerale sono rivestiti con un velo di fibra di vetro nera, la cui superficie si adatta al flusso d'aria con la velocità di 20 m/s. La temperatura massima del vettore di energia termica è di 250°C. Il prodotto non è infiammabile. Con dimensioni maggiori - a o b - i deflettori vengono eseguiti come combinati. Per quanto riguarda il design, distinguiamo tre tipi di diaframmi: L - deflettori di assorbimento, R - deflettori ad assorbimento-risonatore P - deflettori ad assorbimento-risonatore, perforati La distanza s tra i deflettori è di 40 - 100 mm. I silenziatori rettangolari SLC, SRC e SPC sono montati in percorsi di ventilazione con i deflettori posizionati verticalmente.
