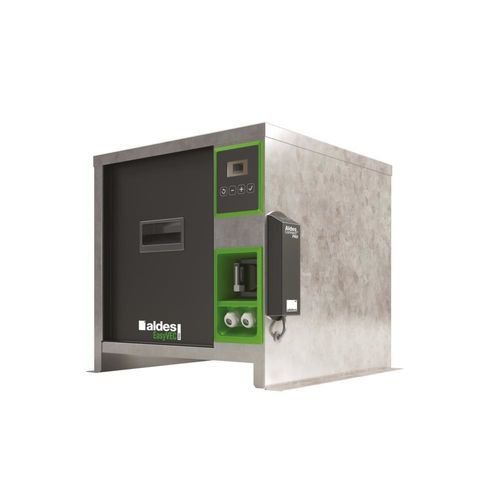

Unità di ventilazione a doppio flusso EASYVEC® C4 PRO

centralizzatocentralizzatoresidenziale

Panoramica
La gamma EasyVEC® C4 PRO comprende ventilatori in cassa di scarico progettati per una ventilazione efficiente e a basso consumo negli edifici residenziali plurifamiliari. Il design agevola installazione, configurazione e manutenzione e consente l'integrazione con soluzioni di recupero calore per l'acqua calda sanitaria.

Sintesi del prodotto
EasyVEC® C4 PRO ventila gli edifici residenziali collettivi per garantire la qualità dell'aria interna e preservare la struttura. In combinazione con la soluzione T.Flow® Hygro+ / Nano per acqua calda sanitaria, le calorie dell'aria estratta vengono recuperate per riscaldare l'acqua. Il regolatore Micro‑watt a pressione costante consente risparmi sui costi di riscaldamento rispetto alle unità non regolate. AldesConnect™ Pro permette il monitoraggio remoto per interventi più rapidi in caso di guasti.

Punti di forza

• Gamma ampia: 400 fino a 4.000 m³/h
• Fino al 50% in meno di consumo energetico rispetto a unità standard
• Componenti 100% riciclabili
• Strumenti di selezione: Selector poWair e software Conceptor Ventilation
• Installazione compatta: smontabile per inserimento in spazi ridotti
• Configurazione intuitiva: interfaccia ergonomica integrata
• Manutenzione facilitata: pannello di accesso unico e documentazione via QR

Caratteristiche principali

• Controllo Micro‑watt a pressione costante
• Modalità aggiuntive: ingresso 0‑10 V e velocità costante
• Motore EC a basso consumo (50/60 Hz)
• Girante a profilo curvo inverso
• Struttura in acciaio zincato Z275
• Interfaccia ergonomica e intuitiva
• Interruttore di prossimità di serie
• Modalità controllata per umidità o modalità T.Flow preconfigurata
• Compatibile con vari tipi di condotte, anche con diramazioni
• Sistemi centralizzati: risparmio nei costi di manutenzione
• Relè di allarme disponibile via cablaggio su PCB
• Modbus RS485 di serie
• Opzioni: commutatore di pressione fisso 80 Pa per GAS CMEV, scarico canalizzato, AldesConnect® Pro
• Made in France

Principi di funzionamento
Le unità EasyVEC® C4 estraggono l'aria viziata dalle abitazioni per mantenere la qualità dell'aria interna e preservare il fabbricato. Velocità e pressione sono regolate per assicurare ventilazione bilanciata ed efficienza energetica.

Installazione / Raccomandazioni

• Installare su piastra antivibrante secondo le raccomandazioni DTU 68.3
• Installabile all'interno o all'esterno
• Lasciare spazio sufficiente davanti al pannello d'accesso per le operazioni di manutenzione
• Per installazioni su tetto, posizionare preferibilmente al riparo dal vento principale per limitare le perdite di carico in uscita
• Per migliorare prestazioni acustiche e aerodinamiche: installare attenuatori alle connessioni; usare accessori sigillati ALDES VIRTUO‑FIX; usare manicotti flessibili MS PRO per smorzare le vibrazioni

Caratteristiche tecniche (sintesi)

• Certificazione C4 Ø160
• Compatibile con l'omologazione tecnica di ventilazione igro "Bahia" n. 14.5/17‑2267
• Idoneo ESC: BAR‑TH‑127

Dati generali (tabella)
Materiale isolante | Tipo di motore
| EC

Dati aeraulici (Riferimenti vs Portata)
Riferimenti | Portata (m³/h)
11034960 - EasyVEC® C4 PRO 400 | 400
11034961 - EasyVEC® C4 PRO 700 | 700
11034962 - EasyVEC® C4 PRO 1000 | 1000
11034963 - EasyVEC® C4 PRO 1500 | 1500
11034964 - EasyVEC® C4 PRO 2000 | 2000
11034965 - EasyVEC® C4 PRO 2500 | 2500
11034966 - EasyVEC® C4 PRO 3000 | 3000
11034967 - EasyVEC® C4 PRO 4000 | 4000

Dati elettrici (Riferimenti vs Potenza max / Grado di protezione / Corrente max / Alimentazione)
Riferimenti | Potenza max (W) | Grado di protezione | Corrente max (A) | Alimentazione
11034960 - EasyVEC® C4 PRO 400 | 50 W | IP24 | 0,5 A | Monofase
11034961 - EasyVEC® C4 PRO 700 | 69 W | IP24 | 1,66 A | Monofase
11034962 - EasyVEC® C4 PRO 1000 | 164 W | IP24 | 1,66 A | Monofase
11034963 - EasyVEC® C4 PRO 1500 | 171 W | IP24 | 2,4 A | Monofase
11034964 - EasyVEC® C4 PRO 2000 | 250 W | IP24 | 2,4 A | Monofase
11034965 - EasyVEC® C4 PRO 2500 | 264 W | IP24 | 4,11 A | Monofase
11034966 - EasyVEC® C4 PRO 3000 | 429 W | IP24 | 4,11 A | Monofase
11034967 - EasyVEC® C4 PRO 4000 | 615 W | IP24 | 6,34 A | Monofase

Dimensioni / Dati meccanici chiave (colonne selezionate)
Riferimenti | Ø (mm) | Peso (kg) | L (mm) | H (mm)
11034960 - EasyVEC® C4 PRO 400 | 160 | 25 | 432 | 408,3
11034961 - EasyVEC® C4 PRO 700 | 250 | 25 | 432 | 408,3
11034962 - EasyVEC® C4 PRO 1000 | 200 | 50 | 688,6 | 408,3
11034963 - EasyVEC® C4 PRO 1500 | 130 | 62 | 891 | 559
11034964 - EasyVEC® C4 PRO 2000 | 130 | 62 | 891 | 559
11034965 - EasyVEC® C4 PRO 2500 | 170 | 75 | 1007 | 659
11034966 - EasyVEC® C4 PRO 3000 | 170 | 75 | 1007 | 659
11034967 - EasyVEC® C4 PRO 4000 | 190 | 85 | 1057 | 747

Normativa e certificazioni

• Pareri tecnici n.: 14.5/17‑2267_V3 ; 14.5/16‑2185_V2
• Conforme al regolamento Ecodesign 1253/2014 e al regolamento etichettatura energetica 1254/2014 (ventilazione)
• Idoneità EEC: Sì
• Scheda ESC n.: BAR‑TH‑127

Specifiche tecniche

• Serie: EasyVEC® C4 PRO
• Applicazioni: ventilazione di edifici residenziali collettivi; compatibile con soluzioni di recupero calore per ACS
• Controllo: regolatore Micro‑watt a pressione costante; modalità 0‑10 V e velocità costante; controllo igro o modalità T.Flow preconfigurata
• Connettività: Modbus RS485 di serie; compatibile AldesConnect™ Pro
• Motore: motore EC a basso consumo (50/60 Hz)
• Girante: curva inversa
• Costruzione: acciaio zincato Z275
• Grado di protezione: IP24 (varianti secondo tabella elettrica)
• Certificazioni: certificazione C4 Ø160; compatibile con l'omologazione Bahia n. 14.5/17‑2267; certificati di resistenza al fuoco disponibili
• Accessori/opzioni: kit interruttore di pressione 80 Pa, scarico canalizzato, AldesConnect® Pro, raccordi e supporti antivibranti
• Prodotto in: Francia
