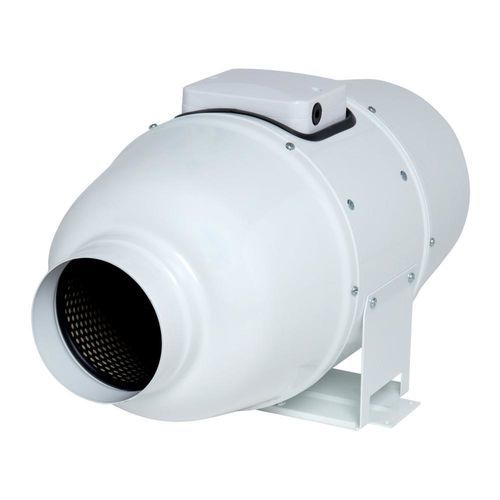

Ventilatore assiale IN LINE XSilent

estrattorecanalizzabileresidenziale

Breve descrizione
IN LINE XSilent è un ventilatore da condotto ad alte prestazioni e molto silenzioso, con scocca in acciaio e isolamento acustico interno da 50 mm.

Applicazioni
Il ventilatore da condotto IN LINE XSilent arieggia ambienti ampi mantenendo un basso livello di rumorosità: villa, hotel, biblioteca, sala riunioni, cinema, aula, ecc. XSilent può funzionare in mandata o estrazione su condotte circolari e può essere installato in qualsiasi punto dell'impianto. Offre fino a 2 velocità se collegato a un inverter e può essere gestito con un regolatore di tensione.

Principi di funzionamento

• Ventilazione di ambienti ampi in contesti residenziali o commerciali.
• Immissione o estrazione d'aria con 1 o 2 velocità controllate da inverter o regolatore di tensione.

I vantaggi del prodotto

• Molto silenzioso grazie a 50 mm di isolamento interno: fino a 23 dB(A).
• Prestazioni aerodinamiche ottimizzate.
• Scocca in acciaio.

Caratteristiche principali

• Materiali:
  • Scocca esterna in acciaio verniciato
  • Scocca interna e girante in ABS
• Isolamento termico e acustico: 50 mm di lana di roccia
• 7 modelli: Ø 100 mm a Ø 315 mm, portata massima da 240 a 1950 m³/h
• Motore monofase ad alte prestazioni a 2 velocità su cuscinetti a sfera
• Protezione termica integrata

Installazione del prodotto

• Collegato alle condotte a monte e a valle
• Può essere installato in qualsiasi posizione
• Piastra di fissaggio per installazione a parete
• Può essere montato in serie per pressione maggiore o in parallelo per portata maggiore
• Aria esterna introdotta nell'ambiente tramite griglia d'ingresso o fessura sottoporta
• Temperatura ambiente di esercizio: 1°C a 45°C
• Temperatura massima dell'aria espulsa: 60°C

Riferimenti (tabella)
Riferimento | Vita utile (h) | Numero velocità | Materiale isolante | Tipo motore
11022350 - IN LINE XSilent 100 | 40000 | 2 | (vuoto) | AC
11022351 - IN LINE XSilent 125 | 40000 | 2 | (vuoto) | AC
11022352 - IN LINE XSilent 150 | 40000 | 2 | (vuoto) | AC
11022353 - IN LINE XSilent 160 | 40000 | 2 | (vuoto) | AC
11022354 - IN LINE XSilent 200 | 40000 | 2 | (vuoto) | AC
11022355 - IN LINE XSilent 250 | 40000 | 2 | (vuoto) | AC
11022356 - IN LINE XSilent 315 | 40000 | 2 | (vuoto) | AC

Dimensioni (tabella)
Riferimento | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | L (mm) | Ø (mm) | Peso (kg)
11022350 - IN LINE XSilent 100 | 215 | 505 | 237 | 100 | 237 | 505 | 100 | 4,6
11022351 - IN LINE XSilent 125 | 215 | 474 | 237 | 125 | 237 | 474 | 125 | 4,6
11022352 - IN LINE XSilent 150 | 247 | 580 | 260 | 150 | 260 | 580 | 150 | 6,1
11022353 - IN LINE XSilent 160 | 247 | 580 | 260 | 160 | 260 | 580 | 160 | 6,1
11022354 - IN LINE XSilent 200 | 293 | 550 | 295 | 200 | 295 | 550 | 200 | 8
11022355 - IN LINE XSilent 250 | 358 | 658 | 360 | 250 | 360 | 658 | 250 | 15
11022356 - IN LINE XSilent 315 | 432 | 780 | 434 | 315 | 434 | 780 | 315 | 25

Dati aerodinamici (tabella)
Riferimento | Portata a V max (m³/h) | Portata a V min (m³/h)
11022350 - IN LINE XSilent 100 | 240 | 100
11022351 - IN LINE XSilent 125 | 340 | 155
11022352 - IN LINE XSilent 150 | 555 | 405
11022353 - IN LINE XSilent 160 | 555 | 405
11022354 - IN LINE XSilent 200 | 1020 | 731
11022355 - IN LINE XSilent 250 | 1330 | 1050
11022356 - IN LINE XSilent 315 | 1950 | 1530

Dati acustici (tabella)
Riferimento | Pressione sonora a 3 m a V max (dB(A)) | Pressione sonora a 3 m a V min (dB(A))
11022350 - IN LINE XSilent 100 | 27 | 16
11022351 - IN LINE XSilent 125 | 25 | 16
11022352 - IN LINE XSilent 150 | 33 | 26
11022353 - IN LINE XSilent 160 | 33 | 26
11022354 - IN LINE XSilent 200 | 36 | 30
11022355 - IN LINE XSilent 250 | 38 | 34
11022356 - IN LINE XSilent 315 | 40 | 36

Dati elettrici (tabella)
Riferimento | Tensione (V) | Frequenza (Hz) | Potenza max (W) | Grado di protezione | Corrente max (A) | Corrente di protezione (A)
11022350 - IN LINE XSilent 100 | 220/240 | 50/60 | 23 | IPX4 | 0,2 | 2
11022351 - IN LINE XSilent 125 | 220/240 | 50/60 | 23 | IPX4 | 0,2 | 2
11022352 - IN LINE XSilent 150 | 220/240 | 50/60 | 52 | (vuoto) | 0,3 | 2
11022353 - IN LINE XSilent 160 | 220/240 | 50/60 | 52 | (vuoto) | 0,3 | 2
11022354 - IN LINE XSilent 200 | 220/240 | 50/60 | 110 | IPX4 | 0,6 | 2
11022355 - IN LINE XSilent 250 | 220/240 | 50/60 | 178 | (vuoto) | 1 | 2
11022356 - IN LINE XSilent 315 | 220/240 | 50/60 | 313 | (vuoto) | 2 | 2

Dati normativi
ErP - Ventilazione: Escluso dal regolamento ecodesign 327/2011 (perché P < 125 W) ed escluso dal regolamento 1253/2014 a causa della scocca.

Classe isolamento elettrico (tabella)
Classe isolamento elettrico
Classe 2

Caratteristiche / Specifiche tecniche

• Nome prodotto: IN LINE XSilent
• Marca: Aldes
• Materiale: scocca esterna in acciaio verniciato; scocca interna e girante in ABS
• Isolamento acustico: 50 mm lana di roccia (interna)
• Modelli disponibili / Ø condotto: 100, 125, 150, 160, 200, 250, 315 mm
• Gamma di portata (max): 240 a 1950 m³/h a seconda del modello
• Portata a velocità minima: 100 a 1530 m³/h a seconda del modello
• Pressione sonora a 3 m: da 25 a 40 dB(A) a V max a seconda del modello, fino a 16 dB(A) a V min per le taglie più piccole
• Motore: monofase ad alte prestazioni 2 velocità su cuscinetti a sfera
• Tensione / Frequenza: 220/240 V, 50/60 Hz
• Vita utile: 40.000 h
• Numero di velocità: 2 (fino a 2 velocità se collegato a inverter; compatibile con regolatore di tensione)
• Protezione termica integrata
• Grado di protezione: IPX4 per alcuni modelli (vedi dati elettrici)
• Classe di isolamento elettrico: Classe 2
• Temperatura ambiente di esercizio: 1°C a 45°C
• Temperatura massima dell'aria espulsa: 60°C
• Installazione: può essere installato in qualsiasi punto su condotta circolare; montaggio in serie per pressione maggiore o in parallelo per portata maggiore; piastra di fissaggio per installazione a parete
