Adatto a tutti i diametri standard di condotti circolari e oblunghi.
Alimentazione o scarico dell'aria.
Terminali di alimentazione dell'aria a doppia deflessione.
Terminali di scarico a deflessione singola.
Installati su condotti cilindrici o oblunghi.
In acciaio.

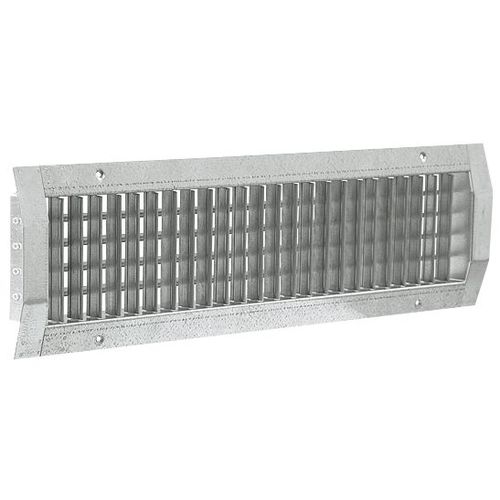

GD 102 e SD 102 : terminale a semplice deflessione (scarico) con alette verticali regolabili singolarmente, passo 20 mm.
GD 102 D e SD 102 D : terminale a doppia deflessione (mandata) con alette orizzontali posteriori e verticali, regolabili individualmente, passo 20 mm.
Materiale: acciaio.
GD 102 e GD 102 D : acciaio galvanizzato, tinta naturale.
SD 102 e SD 102 D : acciaio con verniciatura epossidica, RAL 9010 bianco 30% opaco.
Dimensioni: Dimensioni da 325 x 75 a 1225 x 225 mm.
Accessori :
Serranda N a scorrimento inclinato, in lamiera d'acciaio galvanizzata in tinta naturale.
Serranda H a scorrimento rettilineo, in lamiera d'acciaio galvanizzata in tinta naturale.
USO
- Alimentazione o scarico dell'aria.
- Terminali di mandata aria a doppia deflessione.
- Terminali di scarico a singola deflessione.
- Installati su condotti cilindrici o oblunghi.
COSTRUZIONE
- GD 102 e SD 102: terminale a deflessione singola (scarico) con
alette verticali, regolabili individualmente, passo 20 mm.
- GD 102 D e SD 102 D: terminale a doppia deflessione (mandata) con
alette orizzontali sul retro e alette verticali, regolabili individualmente
sulla parte anteriore, passo 20 mm.
- Materiale: acciaio.
FINITURA
- GD 102 e GD 102 D: acciaio galvanizzato, tinta naturale.
- SD 102 e SD 102 D: acciaio con finitura in vernice epossidica, RAL 9010
bianco 30% opaco.
- Verniciatura dalla tabella dei colori RAL. Vedere la lista dei colori disponibili
colori disponibili nell'appendice.
ATTACCO
- F1: fissaggio a vite visibile al telaio.
---
