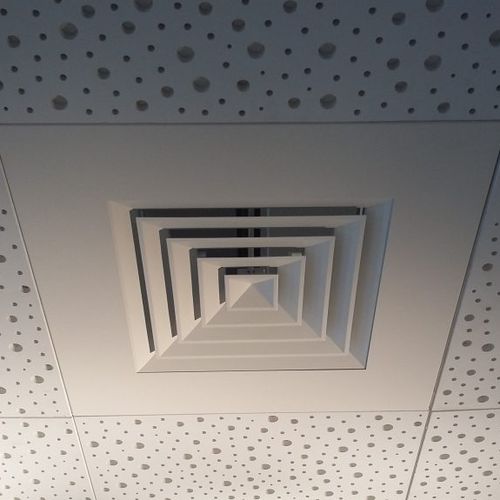

Diffusore d'aria da soffitto SF 704

quadratoa fessura

Diffusione dell'aria orizzontale multidirezionale. Filtro per la versione di scarico dell'aria. Quattro direzioni di diffusione. Montato a soffitto. Montato a filo soffitto. SF704 TP : Da installare in sostituzione di un pannello a soffitto standard 600 x 600 o 675 x 675. SF704 R TP : Posizionato al posto di un pannello a soffitto standard 600 x 600 mm con plenum di collegamento integrato nel diffusore. Accessibilità al filtro rimuovendo il nucleo centrale dalla parte anteriore. Costruzione: Telaio esterno e nucleo centrale in lamiera d'acciaio sagomata. Nucleo rimovibile e intercambiabile. Telaio largo 32 mm. Finitura : Acciaio verniciato con vernice epossidica, bianco RAL 9010, 30% opaco o verniciatura dalla cartella colori RAL. Dimensioni: SF 704 : Dimensioni da 150 x 150 a 600 x 600 mm con incrementi di 75 mm (dimensioni quadrate). Modello 472 x 472 adatto a pannelli da soffitto standard 600 x 600 mm. SF 704 TP : Dimensioni da 150 x 150 a 525 x 525 mm (solo quadrati). SF 704 R TP : Diametro da D160 a D315 mm (pannelli da soffitto 600 x 600 mm). Fissaggio: F0 : fissaggio laterale a vite nascosto sul collo del diffusore. F1 : fissaggio a vite visibile nella cornice, solo per la cornice F (non disponibile per le versioni TP e R TP). F7 : sistema di fissaggio a vite nascosta e ponte di sospensione, da utilizzare prioritariamente per l'installazione su soffitti non rimovibili (non disponibile per le versioni TP e R TP). F16 : attacco a scomparsa con staffe sul fissaggio del guscio del diffusore (attacco alla soletta in cemento) (solo per la versione R TP). Accessori per SF 704 e SF 704 TP : B700 : Serranda con azione controrotante. Regolabile dalla parte anteriore del diffusore tramite una leva nascosta tra il telaio e l'anima. Montaggio a clip sul terminale.
