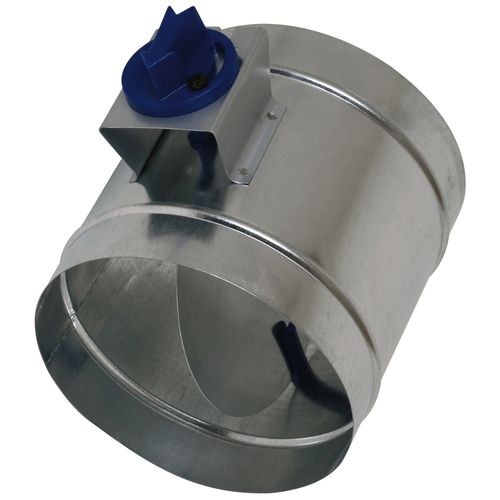

Regolazione della pressione nei rami del canale dell'aria (versione RG).
Regolazione più fine della serranda standard con RGP. Evita la chiusura totale di un ramo di canale.
Versione motorizzata.
Classe 4 di tenuta all'aria a monte e a valle secondo la norma EN 1571 fino a 1500 Pa.
Classe C di tenuta all'aria interna/esterna secondo la norma EN 12237.
Anima e piastre in acciaio galvanizzato.
RGP: piastra forata con passaggio del 46%, Ø 5 fori.
Maniglia regolabile e avvitata.
Ponticello superiore con isolamento sovrapposto.
CAMPO DI APPLICAZIONE
- RG: regolazione della pressione nei condotti aeraulici
rami.
- RGP: offre una regolazione della pressione più fine di una
evita la chiusura totale di un ramo di canale.
DESCRIZIONE
- Corpo e diaframmi in acciaio galvanizzato.
- RGP: diaframma perforato con 40% di superficie aperta,
fori di Ø 5 mm.
- Alberi passanti in lexan M1 fino a Ø 315, acciaio
da Ø 355 a Ø 630.
- Maniglia regolabile, bloccabile con viti.
- Il ponticello superiore permette l'isolamento esterno.
- Tutte le serrande volumetriche RG/RGP possono essere motorizzate con
codice 11055122 (vedi RGE).
- Oltre il Ø 630 mm, per ragioni di resistenza meccanica,
prevedere una serranda di taratura tipo CRG con
piastre di collegamento dello stesso Ø della canalizzazione.
---
