Sistema a ribalta in metallo VALVE HD

Panoramica del prodotto

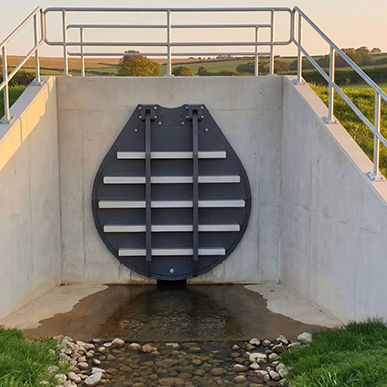

La ACO Q-Flap Valve è una valvola a battente anti-ritorno, leggera e progettata per consentire lo scarico libero dell'acqua impedendo il riflusso. Montata su parete o su testata di scarico, è tipicamente installata sopra la linea d'acqua agli sbocchi, dove è essenziale un controllo unidirezionale affidabile.

Il battente azionato a gravità si apre rapidamente con il flusso in uscita e si chiude automaticamente non appena varia la colonna d'acqua, contribuendo a proteggere le reti da mareggiate, innalzamenti dei fiumi e eventi di piena. La sua azione fluida e reattiva supporta sistemi a flusso libero senza intrappolare detriti, riducendo il rischio di accumulo di sedimenti e mantenendo le tubazioni sgombre nel tempo. Con una struttura resistente in HDPE, la ACO Q-Flap Valve offre prestazioni a lungo termine in ambienti impegnativi di drenaggio, acque reflue e sbocchi costieri, richiedendo una manutenzione minima.

Caratteristiche

• Stabile ai raggi UV per uso esterno: Elevata protezione UV per prestazioni durature in posizioni esposte.
• Progettata per ambienti severi: Realizzata in HDPE di alta qualità con componenti SS316L (solo Q-Flap HD) per eccellente resistenza alla corrosione e ai prodotti chimici.
• Lunga vita utile: Progettata per una vita utile di 50 anni con manutenzione ridotta.
• Tenuta manutentile: Guarnizione labbro in EPDM facilmente sostituibile quando necessario.

Vantaggi

• Leggera e facile da maneggiare: La costruzione in HDPE mantiene il peso basso, rendendo l'installazione più rapida e sicura.
• Blocca automaticamente i reflussi: La valvola si apre con il flusso in uscita e si chiude saldamente per prevenire il flusso inverso e le inondazioni.
• Funzionamento pulito ed efficiente: L'apertura rapida aiuta a prevenire accumuli di sedimenti e sporco nella tubazione. L'angolo di apertura limitato assicura inoltre che il battente non rimanga bloccato in posizione aperta.

Opzioni / Varianti
ACO Q-Flap Valve HD

• Informazioni tecniche: Montaggio a parete (altre opzioni disponibili).
• Colonna d'acqua permanente: 1 Mwc (sopra l'apertura).
• Colonna d'acqua 72 ore: 5 Mwc (dal livello di invert).
• Misure standard disponibili: DN 100-2000M.
• Progettata per una vita utile di 50 anni.
• Costruzione cerniera saldata.
• Include rinforzo in acciaio inox DN 400.
• Progetti su misura possibili.

ACO Q-Flap Valve SD

• Informazioni tecniche: Montaggio a parete (altre opzioni disponibili).
• Colonna d'acqua permanente: 1 Mwc (sopra l'apertura).
• Colonna d'acqua 72 ore: 5 Mwc (dal livello di invert).
• Misure standard disponibili: DN 100-500M.
• Installazione più rapida: solo quattro punti di fissaggio.
• Costruzione bullonata.

Altre opzioni di montaggio

• Montaggio a parete con angolo di 10°.
• Connessione a flangia.
• Estremità spigot per collegamento con socket/accoppiatore o per inserimento in tubo esistente.
• I momenti di apertura del battente possono essere regolati su richiesta.

Specifiche tecniche

• Modello: Q-Flap Valve (varianti HD e SD).
• Materiale: HDPE (corpo); componenti SS316L sulla variante Q-Flap HD dove specificato.
• Guarnizione: Guarnizione labbro EPDM sostituibile.
• Durata di progetto: 50 anni (ingegnerizzata).
• Funzionamento: Battente azionato a gravità per flusso unidirezionale; apertura rapida e chiusura automatica; angolo di apertura limitato per ridurre il rischio di rimanere aperto.
• Montaggio: Montaggio a parete o su testata; multiple opzioni di fissaggio (montaggio angolato, flangia, spigot).
• Cerniera/Costruzione: Cerniera saldata (HD); costruzione bullonata (SD).
• Rinforzo: Rinforzo in acciaio inox DN 400 incluso nella variante HD.
• Misure standard: HD indicato come DN 100-2000M; SD indicato come DN 100-500M.
• Prestazioni in pressione: Colonna d'acqua permanente ~1 Mwc (sopra l'apertura); classificazione 72 ore fino a ~5 Mwc (dal livello di invert) come indicato per le varianti.
• Installazione: Design leggero per una più facile movimentazione e installazione rapida; la variante SD richiede solo quattro punti di fissaggio per un montaggio più veloce.
• Applicazioni: Drenaggio, acque reflue e protezione degli sbocchi costieri; protezione contro mareggiate, innalzamento dei fiumi e eventi di piena.
