PER LA MISURA DELLE PORTATE VOLUMETRICHE NEI CONDOTTI
Unità circolari di misura della portata volumetrica per la registrazione o il monitoraggio delle portate volumetriche
Misurazione manuale della portata volumetrica
Misurazione permanente della portata volumetrica
Registrazione dei valori misurati per altri controllori o per il sistema di gestione dell'aria LABCONTROL
Trasduttore di pressione per la registrazione automatica dei valori di misura, assemblato in fabbrica e completo di cablaggio e tubazioni
Perdita d'aria dell'involucro secondo EN 15727, classe C
Attrezzature e accessori opzionali
Con flange su entrambe le estremità
Guarnizione a labbro
Trasduttori di pressione differenziale dinamici o statici
Applicazione

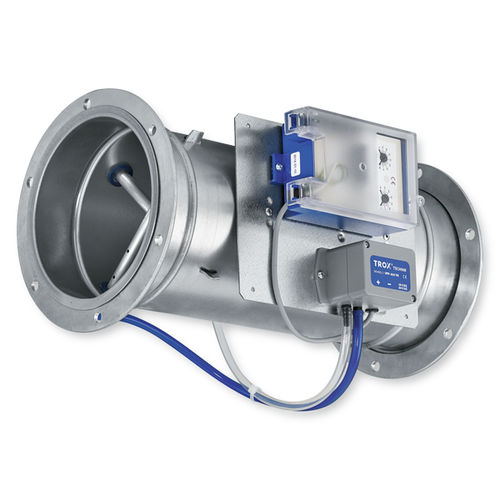

Unità circolari di misura della portata volumetrica tipo VMR per la registrazione manuale o la misura automatica delle portate volumetriche
Messa in servizio, approvazione e manutenzione semplificate
Adatto per l'installazione permanente grazie alla bassa pressione differenziale
Trasduttore di pressione differenziale statico opzionale per sistemi con aria inquinata
Caratteristiche particolari
Precisione di misura ± 5 %
Bassa pressione differenziale solo del 10 - 26 % circa della pressione effettiva misurata
Dimensioni nominali
100, 125, 160, 200, 250, 315, 400
Varianti
VMR: Unità di misura della portata volumetrica
VMR-FL: Unità di misura della portata volumetrica con flange su entrambe le estremità
Costruzione
Lamiera d'acciaio zincato
P1: verniciato a polvere, grigio argento (RAL 7001)
A2: Acciaio inossidabile
Parti e caratteristiche
Unità pronta per la messa in servizio, composta dalle parti meccaniche e da un trasduttore di pressione opzionale
Sensore di pressione differenziale di media per la misura della portata volumetrica
Trasduttori di pressione opzionali assemblati in fabbrica completi di cablaggio e tubazioni
Elevata precisione di misura (anche con curva a monte R = 1D).
---
