PER IL BILANCIAMENTO AFFIDABILE DELLE PORTATE VOLUMETRICHE
Serrande circolari di regolazione della portata per la regolazione delle portate e delle pressioni nei sistemi di alimentazione e di estrazione dell'aria
Ogni serranda di regolazione della portata è dotata di un diagramma con valori di impostazione che garantiscono una rapida messa in servizio in loco
Adatto per condotte con pressioni fino a 1000 Pa.
La portata volumetrica può essere impostata con una manopola e una scala graduata all'esterno dell'involucro
Semplice retrofit di un attuatore
Perdita d'aria dell'involucro secondo EN 1751, classe C
Attrezzature e accessori opzionali
Attuatore con potenziometro
Attuatore con arresto meccanico

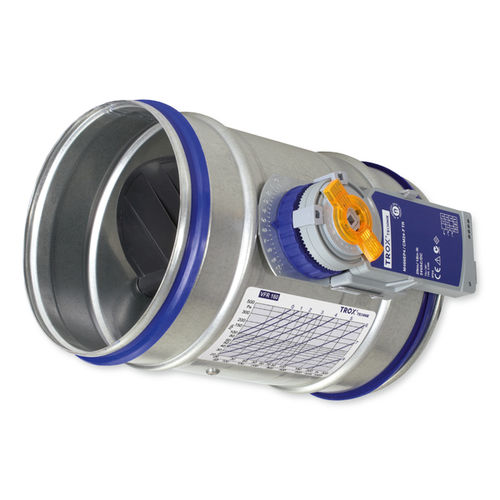

Serrande circolari di regolazione della portata per il semplice bilanciamento delle portate volumetriche negli impianti di condizionamento, per l'aria di mandata e di ripresa, disponibili in 10 grandezze nominali. Serranda di regolazione della portata pronta per l'installazione, l'unità è costituita dall'involucro con pala della serranda e manopola per la regolazione infinita delle portate volumetriche.
CARATTERISTICHE SPECIALI
- Diagramma con i valori di impostazione su ogni serranda di regolazione della portata
- È possibile un semplice retrofit di un attuatore
MATERIALI E SUPERFICI
- Involucro in lamiera d'acciaio zincato
- Manopola rotante, pala della serranda e cuscinetti in plastica ignifuga (V-0) secondo UL 94
TIPO DI CONNESSIONE
Raccordo con guarnizione a labbro, adatto per condotti circolari secondo EN 1506 o EN 13180
DATI TECNICI
- Campo di portata: 288 - 702 m³/h
- Pressione differenziale massima ammissibile: 1000 Pa
- Idoneo per pressioni nei condotti fino a 1000 Pa
- Perdita d'aria dell'involucro secondo EN 1751, classe C
---
