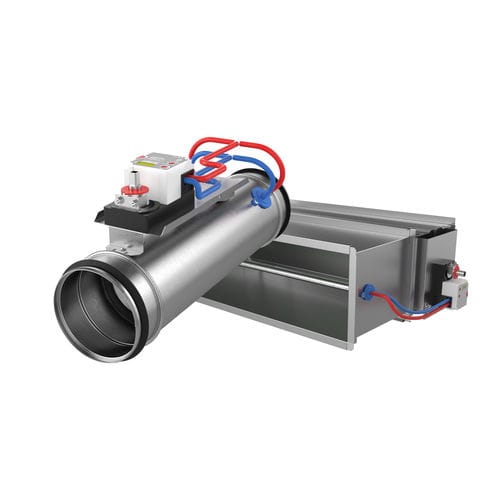

Serranda di flusso variabile
Regolazione del flusso variabile o costante
Accesso rapido alle letture tramite il display del controllore
Impostazione rapida dei parametri
Comandi analogici o controllo Modbus
Può essere facilmente isolata in modo anticondensa nel sistema di condotti
Varianti:
Collegamenti circolari: Ø100-630 mm
Connessioni rettangolari: 200x200-1400x700 mm
Disponibile con attuatore con ritorno a molla
Descrizione tecnica
Generale
- Destinato alla regolazione del flusso di ventilazione comfort.
- Gli ambienti umidi, freddi e aggressivi devono essere
evitato.
- Può essere installato sia in sistemi di alimentazione che di estrazione dell'aria.
- Indipendente dalla pressione, ma richiede un minimo di
perdita di carico di 10 Pa attraverso la serranda.
- Il flusso d'aria minimo deve essere considerato durante
design.
- Per una buona regolamentazione, una differenza minima tra
Vmin e Vmax del 20% del Vnom del prodotto è
raccomandato.
Design
- Motore: Normale o con ritorno a molla.
- Opzioni per la selezione del ritorno a molla (articolo d'ordine):
- Normalmente chiuso (NC).
- Normalmente aperto (NO).
- Sensore di flusso d'aria integrato.
- Comandi analogici 0(2)-10 V o Modbus.
Variante circolare:
- Collegamento: Ø100-630 mm.
- Sempre fornito con protezione antipolvere.
- Ripiano motore con distanziatore da 30 mm per facilitare la condensazione
isolamento del sistema di condotti.
- Un modello isolato in fabbrica è disponibile su richiesta.
Variante rettangolare:
- Connessione 200x200-1400x700 mm.
- Altre dimensioni sono disponibili su richiesta.
Funzioni
- Regolazione del flusso variabile o costante.
- Misurazione del flusso d'aria.
- Display per la lettura diretta.
- Le impostazioni possono essere effettuate direttamente sul regolatore con
con l'aiuto di un cacciavite.
Materiali e trattamento delle superfici
- Tutte le parti in lamiera sono in acciaio zincato (Z275).
- Le aste di misura sono in alluminio.
---
