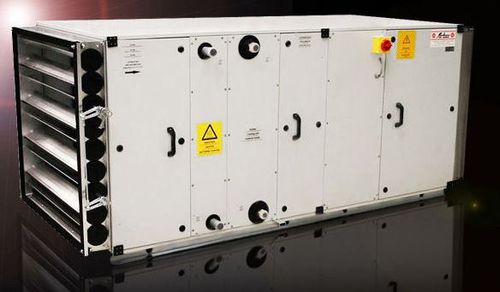

Le unità della serie F40 hanno una struttura senza cornice. L'Airbox F40 è un'alternativa economica alla serie S40, con dimensioni ridotte fino a 13Q (dimensione esterna 1340 x 1340 mm). Tutti i pannelli della serie F40 sono a doppia pelle, con una lastra interna, una esterna e un isolamento intermedio. Lo spessore dell'isolamento dei pannelli laterali e superiori è di 40 mm. Anche il pannello inferiore delle unità piane con funzionamento dal basso è dotato di un isolamento di 40 mm di spessore. In tutte le altre varianti, lo spessore dell'isolamento del pannello inferiore è di 60 mm. I lati interni dell'apparecchio sono completamente lisci. Nella variante standard, per i pannelli viene utilizzata una lamiera d'acciaio zincata con uno spessore di 1,0 mm. In alternativa, con un sovrapprezzo, è possibile scegliere lamiere in acciaio zincato con rivestimento plastico, acciaio inox V2A (1.4301) o alluminio AlMg3 separatamente per l'esterno e l'interno. Il colore standard del rivestimento plastico è il grigio chiaro RAL 7035. Sono possibili anche altri colori RAL. La lana di roccia, utilizzata come isolante termico e acustico, non è infiammabile ed è parzialmente incollata sul pannello a doppia pelle. Le unità F40 sono certificate Eurovent e sono adatte a soddisfare le norme igieniche della VDI 6022.
Le unità di trattamento aria F40 possono essere dotate di un telaio di base ripiegato con altezze da 100 mm a 500 mm, realizzato in lamiera d'acciaio zincata di 3 mm di spessore.
Volume d'aria
Minimo (V=1 m/s):
800 - 5.600 m³/h
Ottimale (V=2 m/s):
1.600 - 11.200 m³/h
Massima (V=4 m/s):
3.200 - 22.400 m³/h
Trasferimento di calore [W/m²K]:
1,0 (T2)
Fattore di ponte termico kb:
0,5 (TB3)
---
