Generalità

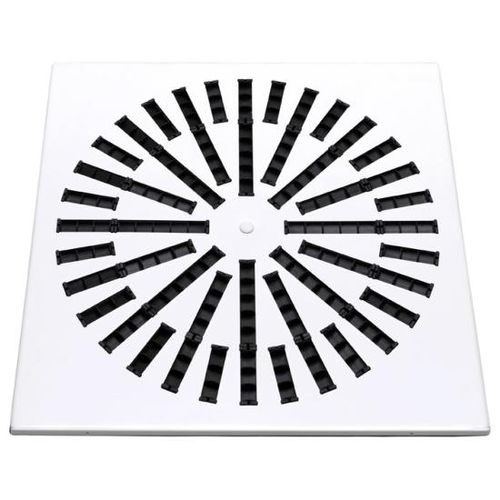

Le unità della serie KQ1 e KQ8 sono diffusori quadri a feritoie su pannello. Le feritoie sono disposte a “stella” e dispongono di deflettori orientabili. Sono utilizzabili sia in mandata che in ripresa e vengono installati a soffitto. Trovano applicazione laddove sia richiesto un design curato e venga apprezzata la facilità d’installazione e di regolazione del lancio.
Caratteristiche tecniche
Dimensioni disponibili da 300x300 a 825x825 mm
Dimensioni minori realizzabili su pannello 600x600 mm (serie KQ…T)
Pannello in acciaio verniciato bianco RAL 9010
Deflettori regolabili in ABS nero RAL 9005 (KQ1) o fissi in ABS nero RAL 9005 (KQ8)
Deflettori in acciaio a scomparsa (AP-KQ)
Altezza di installazione compresa tra 2,6 e 4,1 m
Deflettori regolabili in acciaio a scomparsa RAL 9005 (AP-KQ)
Portate d’aria da 50 a 1770 m3/h
Fissaggio a mezzo viti laterali al plenum o con vite centrale e tappino bianco coprivite
Plenum in acciaio zincato con o senza equalizzatore, serranda, isolamento e ponte di montaggio
Plenum in PS disponibile per dimensioni 600x600
Possibilità di realizzare versioni in acciaio inossidabile AISI 304 o AISI 316 con finitura lucida o satinata
