Generalità

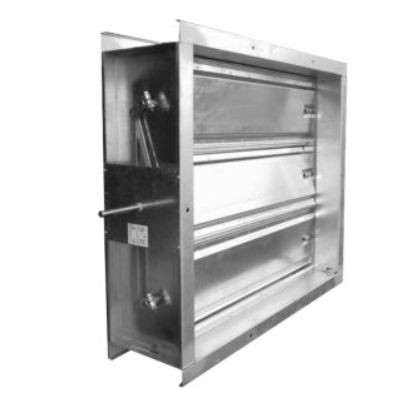

Le serrande di taratura sono utilizzate negli impianti di ventilazione e condizionamento per il bilanciamento dei circuiti.
Caratteristiche tecniche
Telaio in lamiera d’acciaio zincata, spessore1,5mm
Alette tamburate in lamiera d’acciaio zincata, spessore 0,8+0,8 mm
Passo alette 200 mm
Levismi esterni per il comando della serranda
Boccole in nylon resistenti fino a 70°C
Perni di comando ø12 mm zincati
Tenuta laterale con lamelle in alluminio
Prove delle perdite di carico eseguite secondo la normativa ISO 7244 presso l’Istituto Giordano (Rapporto di prova N.136363)
Prove del rumore autogenerato eseguite secondo la normativa UNI EN 25135 presso l’Istituto Giordano (Rapporto di prova N 147646)
Esecuzione
CL-DLT 201X: versione in AISI 304
Accessori
Comando manuale CL-SRCR11 fino a 1,2 m²
Comando manuale CL-SRCR12 oltre 1,2 m²
Guarnizione adesiva longitudinale applicata sulle alette
Perni di comando ø18 mm zincati
Servomotore elettrico
Cilindro pneumatico a doppio effetto
Boccole in bronzo
