Software CAD WINSPRINK

di calcoloper progettazione antincendio3D

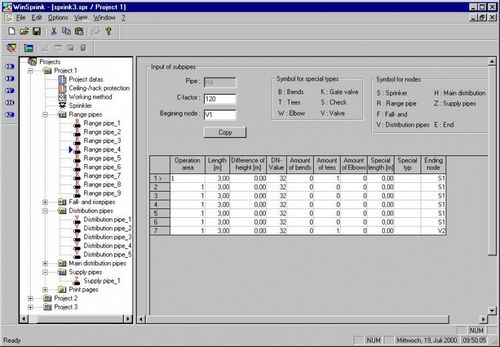

La base per WinSprink è il collaudato e collaudato nucleo di calcolo. È possibile calcolare i sistemi ad albero e ad anello. L'inserimento dei dati viene effettuato da un controllo della struttura ad albero di input che può essere confrontato con Windows Explorer. La voce che deve essere elaborata può essere selezionata direttamente dall'albero (ad es. range pipe). I dati relativi a questa voce saranno mostrati sul lato destro in una tabella. Così, trovare gli oggetti e cambiarli è facile e veloce. Le parti di un sistema di tubazioni possono essere copiate facilmente e anche interi sistemi di tubazioni all'interno di un singolo ramo possono essere copiati quando sono di tipo simile. I tubi possono essere tubi di riferimento, cioè, una volta che un tubo è definito può essere il tubo di riferimento, che poi può essere utilizzato ogni volta che è necessario in una rete. Quando un tubo di riferimento viene alterato, tutti i tubi correlati cambieranno di conseguenza. Ogni tubo può avere il proprio fattore "C". La selezione della lunghezza equivalente dei raccordi viene effettuata in una tabella che l'utente può mettere insieme. Tre tabelle standard (per VdS e FM) sono incluse nel programma, altre tabelle definite dall'utente possono essere facilmente aggiunte. L'utente può aggiungere, elaborare e salvare tutte le aree operative necessarie. La definizione dell'area di lavoro è indipendente dalla geometria effettiva del tubo e può essere modificata in qualsiasi momento. Questo è molto importante perché nei sistemi ad anello la posizione dell'area di funzionamento più sfavorevole non è nota fin dall'inizio. Queste aree possono essere localizzate solo approssimativamente passo dopo passo. Ma l'utente può anche inserire l'intero sistema come area operativa.
