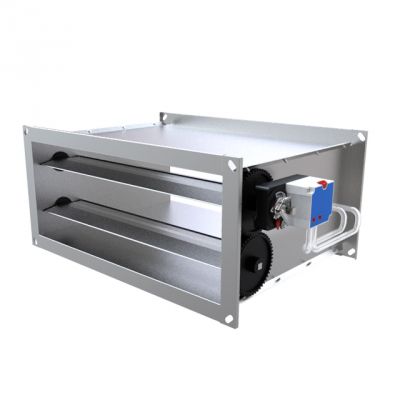

Unità VAV rettangolare zincata con pale controrotanti, fornita con un attuatore elettronico e un sensore di pressione differenziale in alluminio. Questa unità VAV può essere applicata per regolare volumi d'aria costanti o variabili in base alla qualità dell'aria e/o alla temperatura. Le pale in alluminio sono dotate di una guarnizione ermetica e di cuscinetti che non richiedono manutenzione. L'alloggiamento soddisfa la classe C secondo EN1751, le pale soddisfano la classe 2 secondo EN1751. Disponibili senza (BSS) e con (BSD) isolamento e silenziatori esterni.
Sensore di pressione differenziale estruso in alluminio con un range operativo tra 1-10 m/s.
Custodia di classe C secondo EN1751
Attuatore con controllo del volume d'aria con display e comandi integrati (non sono necessarie apparecchiature esterne).
Tipo di flusso d'aria Variabile, alimentazione ed estrazione
Forma Rettangolare
Controllo del flusso d'aria sensore di pressione differenziale in alluminio non inquinante
Lunghezza 400 mm
Altezza minima 150 mm
Altezza massima 1200 mm
Gradini disponibili in altezza 50 mm
Larghezza minima 150 mm
Larghezza massima 1200 mm
Gradini disponibili in larghezza 50 mm
Dimensione del telaio E20 (20 mm) / E30 (30 mm)
Materiale standard Acciaio galvanizzato (275 g/m²)
Lame Lame estruse in alluminio con guarnizione a nastro
Isolamento (BSD) Lana minerale 25 mm
Certificazione Alloggiamento: Classe C (EN1751)/Damper: Classe 2 (EN1751)
Velocità min. dell'aria Definita @ 1.0 m/s
Velocità massima dell'aria Definita @ 10 m/s
Attuatore standard Grada G-01: 227VM-024-05/GRA
Segnale d'ingresso 2-10V (standard), 0-10V
Segnale di uscita 2-10V (standard), 0-10V
Tensione di funzionamento 24 VAC/VDC +/-20%
Condizioni operative 0...+50°C - IP 42
---
