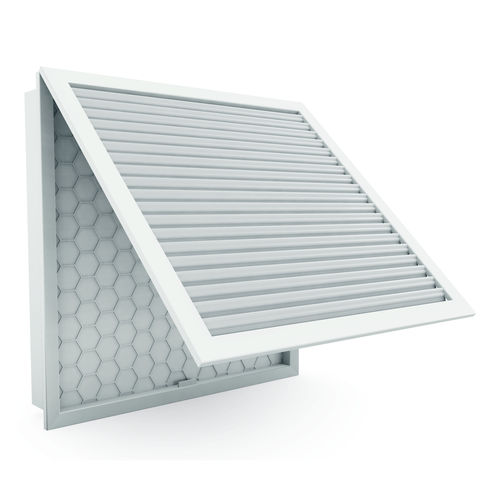

La griglia tipo AH710/770/780 è utilizzata per lo scarico dell'aria in strutture come uffici, magazzini, officine, ...
La griglia può essere utilizzata per il montaggio a parete o in condotto in situazioni in cui l'ambiente circostante deve essere salvaguardato dall'inquinamento.
AH710:
- Alette orizzontali fisse con 40° di deflessione
- passaggio libero ca. 60%
- la griglia è incernierata al telaio del filtro
che permette un filtro di 25 mm di spessore
cartucce
AH770/AH780:
- nucleo della griglia con maglia quadrata (AH 780)
o con maglia di 45° di deflessione (AH770)
- labirinti: 12,5 x 12,5 mm
- passaggio libero ca. 85 %
- la griglia è incernierata al telaio del filtro
permette di avere un filtro di 25 mm di spessore
cartucce
- disponibili in multipli di 1 mm,
sia in lunghezza che in altezza
AH710:
- telaio in alluminio estruso
- palette in lamiera di alluminio
- entrambi anodizzati satinati
- telaio del filtro in estruso fresato
alluminio
AH770/AH780:
- telaio in alluminio estruso, satinato
a-nodizzato
- con anima a griglia in alluminio fresato con
labirinti di 12,5 x 12,5 mm (dritti
labirinti: AH780, labirinti con deviazione di 45°:
AH770)
- Telaio del filtro in estruso con finitura millerighe
alluminio
Griglia di scarico in alluminio con telaio del filtro fisso e anima a griglia. Tono naturale
telaio anodizzato e nucleo della griglia in alluminio fresato
Una cartuccia filtrante DUST STOP 25 mm può
essere fornita su richiesta.
(standard senza cartuccia filtrante).
---
