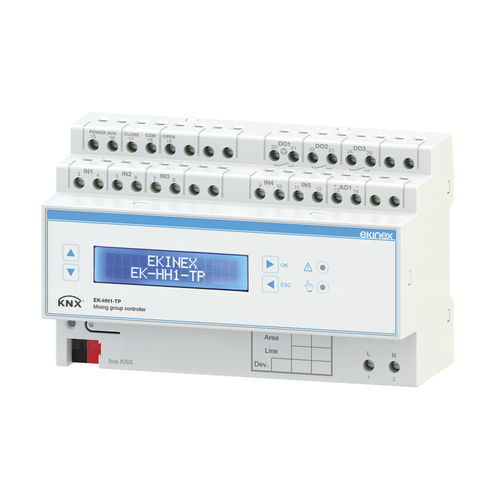

Regolatore di riscaldamento su guida DIN EK-HH1-TP

di raffreddamentoper pompa di calore

Apparecchio bus KNX con funzione di controllore per gruppo di miscelazione. Controllo di un servomotore per valvola miscelatrice a 3 punti flottante o con segnale 0-10 V. Comando di un circolatore. Acquisizione di temperature di mandata e ritorno (fluido termovettore) e temperatura esterna (aria). Regolazione della temperatura di mandata del fluido termovettore con modalità di regolazione selezionabili separatamente per riscaldamento e raffreddamento. Particolarmente indicato per applicazioni di riscaldamento e raffreddamento a pannello radiante a pavimento e soffitto in combinazione con termostati ambiente dotati di sensori integrati di temperatura e umidità relativa. Montaggio a quadro su guida profilata secondo EN 60715 (8 unità modulari da 18 mm). Impiego in impianti di automazione di case ed edifici a standard KNX. 1 uscita a TRIAC (CLOSE / COM / OPEN) per servomotore a 3 punti flottante (con ingresso POWER AUX per alimentazione servomotore a 24 Vac o 230 Vac) 1 uscita (AO1) per servomotore con segnale di controllo 0-10 V 1 uscita a relè SPST (DO1) per comando circolatore 2 uscite a relè SPST (DO2, DO3) per funzioni aggiuntive 3 ingressi analogici (IN1, IN2, IN3) per sonde passive di temperatura (NTC 10 kΩ a 25 °C) 2 ingressi (IN4, IN5) configurabili come analogici (per sonde passive di temperatura NTC 10 kΩ a 25 °C) o digitali (per contatti privi di potenziale) Alimentazione dal bus e alimentazione ausiliaria di rete a 230 Vac 50/60 Hz Due funzioni logiche con 16 oggetti ognuna Gestione allarme di sovratemperatura (riscaldamento) e sottotemperatura (raffreddamento) Gestione allarme da sensore anticondensa
