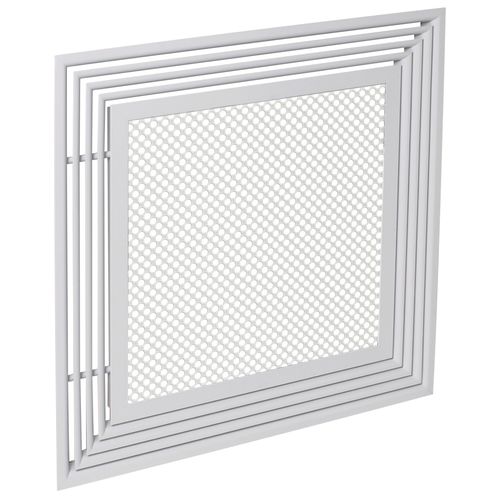

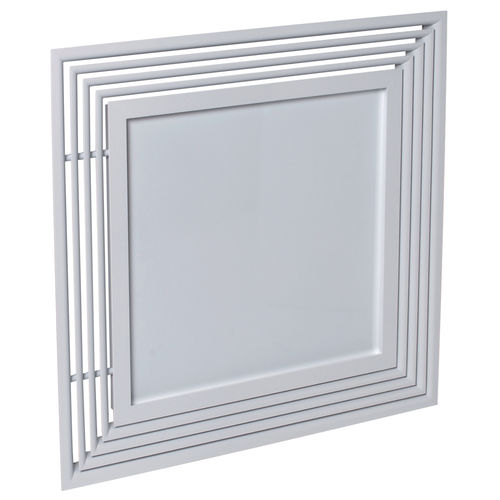

Diffusore d'aria da soffitto ALD 610K

quadratoa fessura

Diffusore d'aria di mandata con ritorno incorporato. Filtro sull'aria di ritorno accessibile frontalmente. Montato in sistemi a soffitto Tbar o Fine-Line (600 x 600 o 675 x 675 mm). Adatto a sistemi di gestione centralizzata dell'aria (fan coil canalizzati). Diffusione fissa in quattro direzioni, con 1-4 fessure. Doppio plenum specifico con attacchi di alimentazione e scarico dell'aria allineati - attacco Ø 250. Sistemi di riscaldamento e condizionamento. Piastra centrale sul canale di ritorno opzionalmente dotata di filtro (in questo caso il nucleo centrale si apre). USO - Mandata o scarico dell'aria. - Diffusione orizzontale fissa a 4 direzioni con 1, 2, 3 o 4 feritoie. - Versione di scarico con portafiltro e nucleo centrale apribile per un facile accesso al filtro. - Diffusore a soffitto per l'installazione in sostituzione di un diffusore standard 600 x 600 mm o 675 x 675 mm (telaio a T). - Possibilità di aggiungere un filtro sul diffusore di scarico per sostituire quello del del ventilatore convettore canalizzato, per esempio. COSTRUZIONE - Corpo e deflettori in alluminio estruso. - Piastra centrale in acciaio. Nota: la piastra centrale può essere sostituita da un pannello per controsoffitto pannello per controsoffitto ritagliato nello stesso formato della piastra per una finitura. - Modello di scarico con portafiltro e nucleo centrale apribile per un facile accesso al filtro. - Plenum di collegamento in acciaio zincato con connessione laterale (RE) o connessione superiore (RT), semplice o isolata. FINITURA - Alluminio con verniciatura epossidica, bianco RAL 9010. - Verniciatura dalla tabella dei colori RAL. Vedere la lista dei colori disponibili colori disponibili nell'appendice. ATTACCO - Fissaggio nascosto del diffusore al plenum mediante clip non rimovibili clip non rimovibili. - Fissaggio al soffitto in cemento mediante staffe sul plenum.
